YCDIS

설계 작업을 전반적인 영역에서 지원하는 솔루션

SMART 2D & JIG SYMBOL

· Car Line Creator, Auto Plotter, 2D Utility 등 Jig 설계에 특화된 다수 유틸리티
패키지로 구성

· Solid Edge API를 기반으로 동작하며, 설계 개선에 따른 지속적인 업데이트 반영

· 3D Modeling의 시작부터 2D Draft 작업과 도면 납품에 필요한 산출물 생성까지
설계 전반적인 영역에서 지원

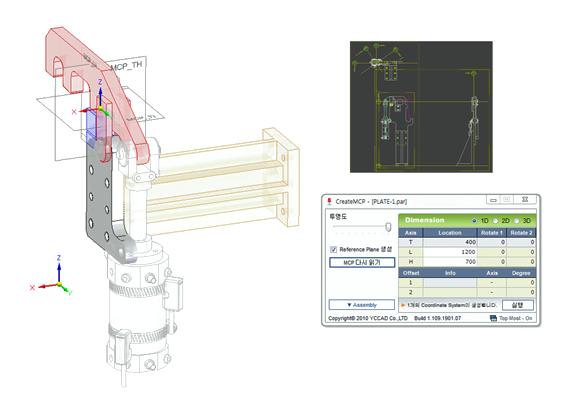

Create MCP

· 공법서를 통해 확인한 MCP 좌표정보를 이용하여 Solid Edge에서 사용 가능한
MCP Coordinate System을 생성

· 1D, 2D, 3D 모두 생성 및 사용가능

· Solid Edge Assembly와 Part 환경에서 사용

· Assembly 환경에서 조립 하위 구조에서 Create MCP로 작업된 목록 확인 가능

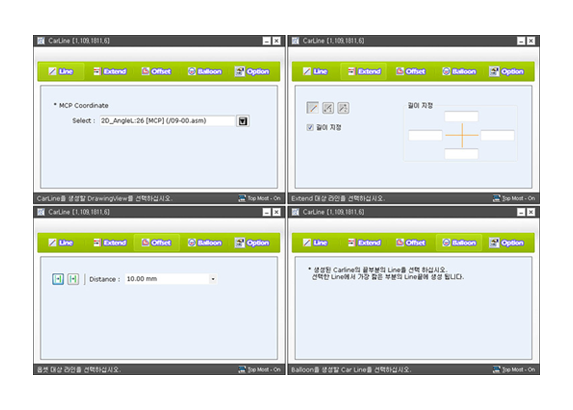

Car Line Creator

· Create MCP를 사용하여 생성된 MCP Coordinate System을 통해 Car Line을 생성하고,
좌표정보를 Plane으로 생성

· Solid Edge Draft 환경에서만 사용

Create Parts List

· Master List 기반으로 개발된 Parts List 작성 프로그램

· 지그 설계 공정의 마지막 단계인 설계도의 설계 내역 리스트를 산출

· 입력된 값을 이용하여 단시간에 표제란과 BOM List를 Draft에 출력

· 표준화된 Unit 설계를 이용한 Parts List 구성 및 Balloon 생성 작업 시간 단축

· 단품 시트에서 소재별 중량 자동 계산 및 사용한 소재 내역 리스트 출력

· 추가 설계 지원 기능들을 이용하여 2D 설계 작업 시간 단축 및 오류 감소

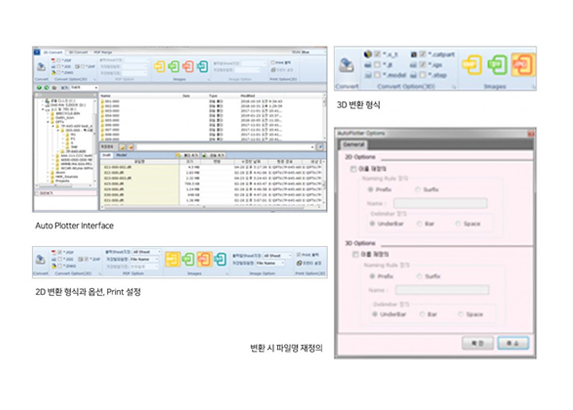

Auto Plotter

· Solid Edge의 변환 기능을 기반으로 한 타 CAD 파일 및 이미지 변환 배치 프로그램

· SE Drawing Sheet → PDF, IGS, DXF, DWG 및 BMP, TIFF, JPG, EMF 변환 기능

· SE Model → X_T(Parasolid), STEP, CATPART, JT, IGS, Model 및 BMP, TIFF, JPG 변환 기능

· 기본 변환 엔진은 Solid Edge Application을 사용 (Solid Edge 설치 필수)

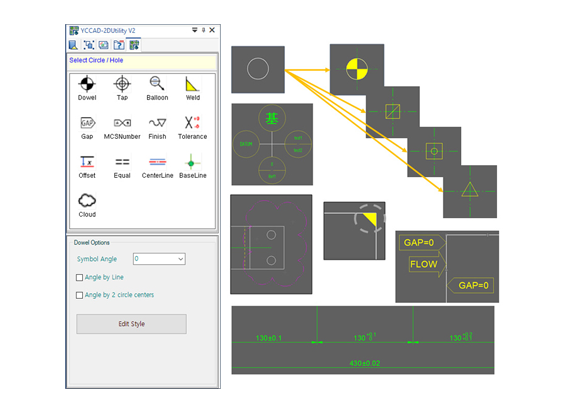

2D Utilities

· 2D Draft상에 도면 작도의 효율성을 고려한 프로그램

· Symbol 처리 속도 개선 및 안정성 보강

· 도면 생성시 낭비되는 반복 작업 요소를 제거하여 작업능력 향상

· Solid Edge Draft 환경 Docking Tab에 등록된 프로그램을 사용

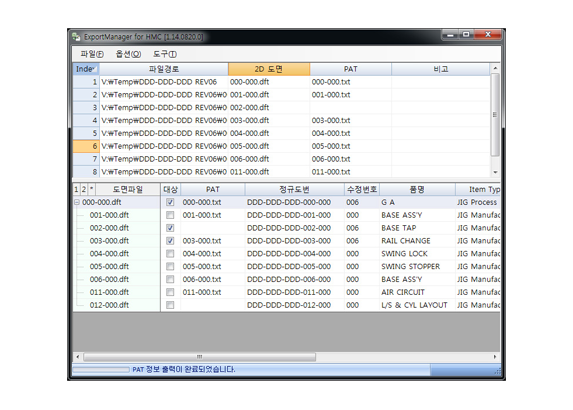

Export Manager for HMC

· GETIS에 데이터를 업로드하기 위한 검증 및 변환 파일들을 생성

· 입수된 모든 도면의 Parts List 정보를 추출

· Unit 단위 별 3D PDF와 각 도면 별 DXF, 2D PDF를 생성

· Create Parts List에서 작성한 소재 정보와 2D Utility에서 생성한 Dowel과 Tap 정보 추출

· 승인도면 변환기능으로 검증없이 폴더 내 모든 2D 도면을 DXF와 PDF으로 변환 생성(Option)

· Ass’y 별 3D PDF 생성

· Sheet 별 2D PDF 생성

· 최상위 Revision 기준 통합 PDF 생성

· Dft 파일 별 Dxf 파일 생성

· 차체 표준 라이브러리 사용 검증 Data

· 가공 정보 산출 Data

· Sheet Size 추출 Data
